油烟净化器产品说明书

 综述

     静电式油烟净化器是在广泛吸收国内外先进技术及工艺的基础上，德州会广环保设备有限公司技术人员研制的新一代绿色环保油烟净化器。该系列产品的净化效率已达到**环保总局烟气排放标准(GWPBS5-2000)，《饮食业油烟排放标准》的要求，并获得**环保产品认定证书，其各项性能指标处于国内**地位。从根本上解决了饮食业厨房油烟的污染问题，在您订购本产品的同时，请详细阅读我公司制定的产品使用手册，以便保证本产品的正常使用，延长使用寿命，更好的保障客户利益和产品声誉。

 本手册主要分为以下几个部分

 （1）      综述

 （2）      净化器的选型原则

 （3）      风机的选型及风管的配置

 （4）      安装预留空间及设备安装示意图

 （5）      安装注意事项

 （6）      使用前的检查及指示灯工作原理

 （7）      使用注意事项

 （8）      设备故障维修及设备保养

       以上部分较为系统地介绍了本产品选型、安装、使用及维护，请认真阅读本手册，从而顺利的帮助你完成工作。

净化器的选型原则

 1、 根据灶眼选型

  每只灶眼处理风量为2000m3/h，选购的设备风量为灶眼数X2000m3/h,然后根据总风量确定设备型号数量。（型号见后）

 2、 根据集烟罩总投影面积（S）选型

 处理风量=S（m2）X1.8等于油烟净化器型号

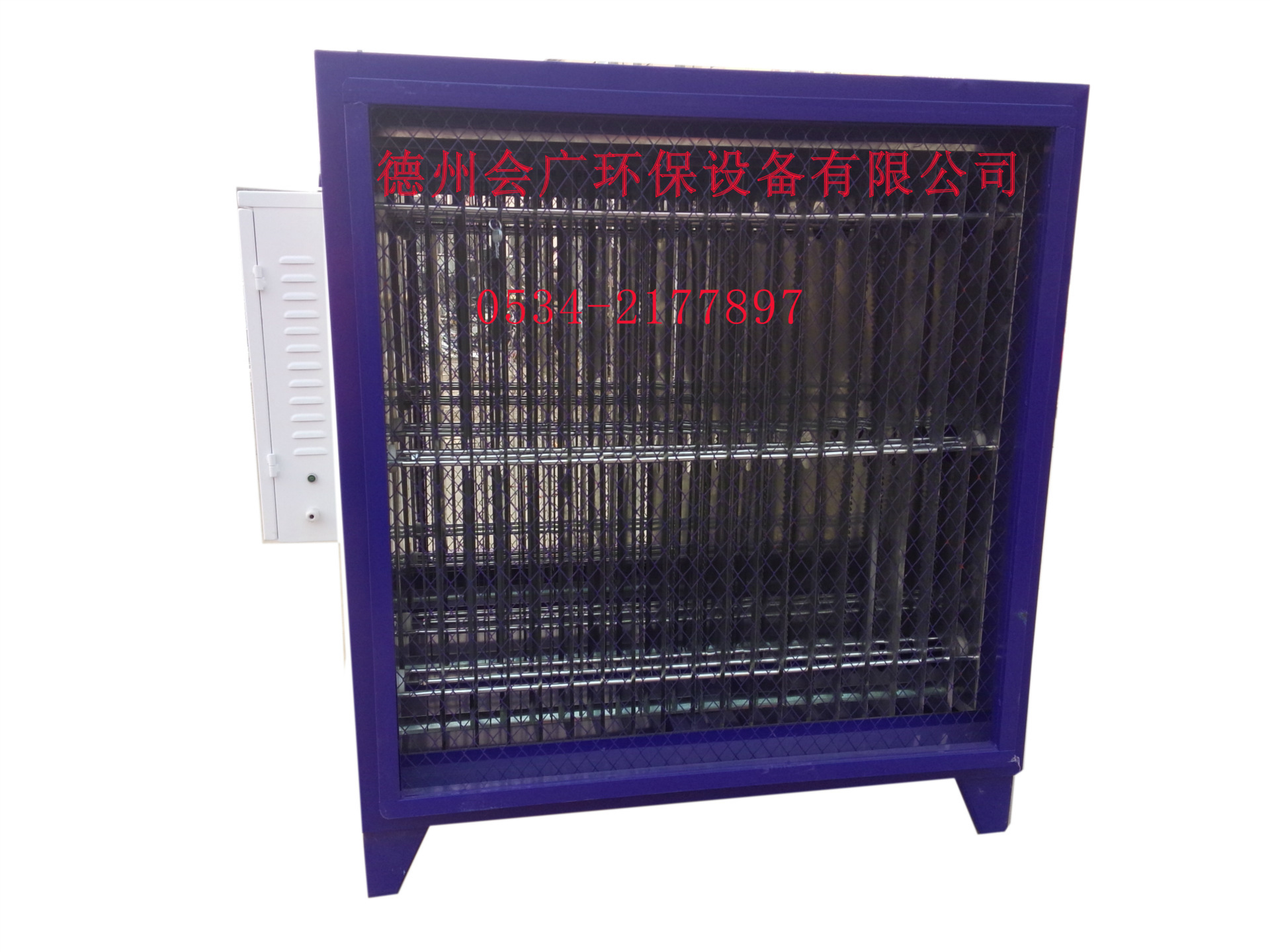

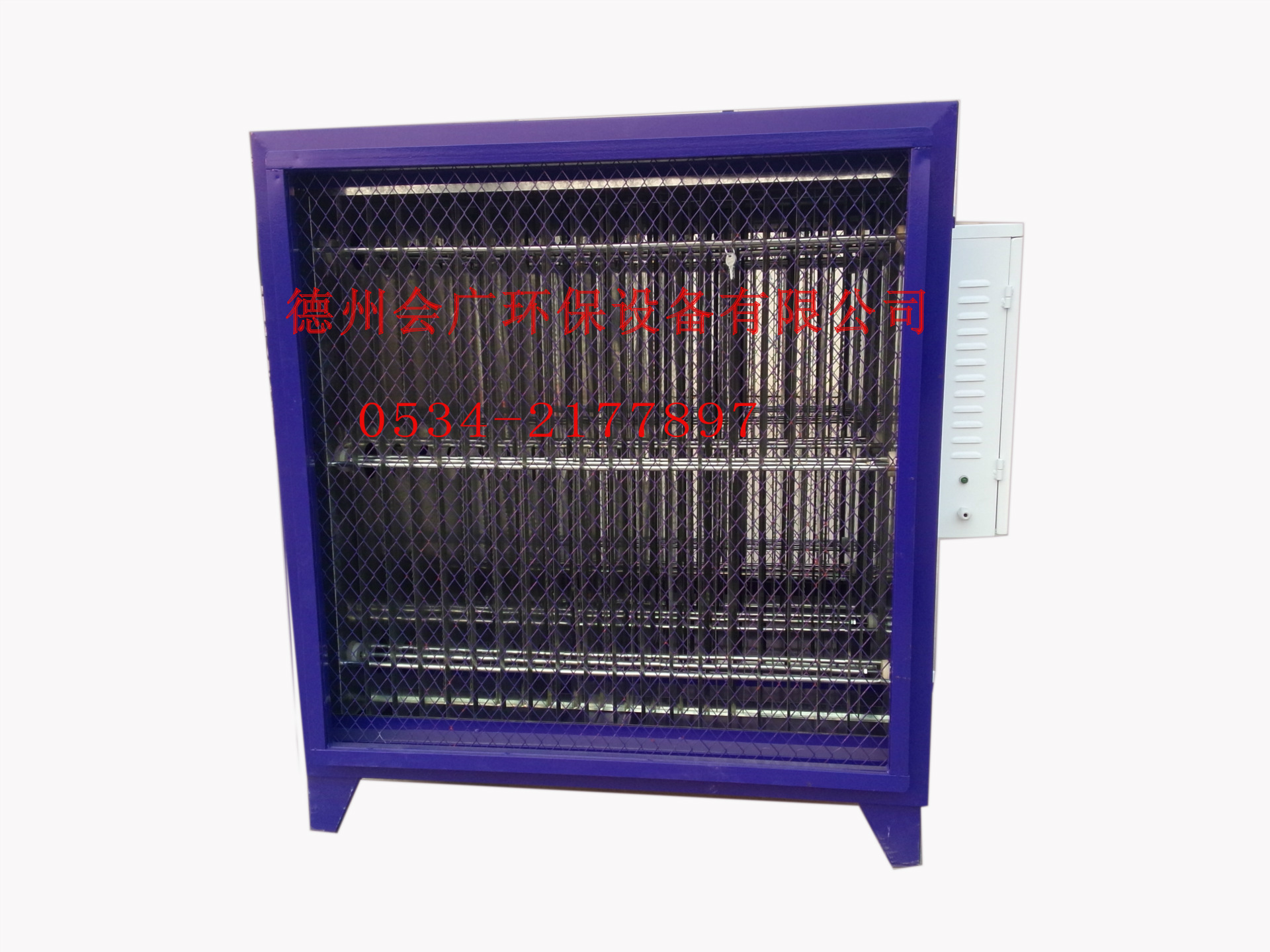

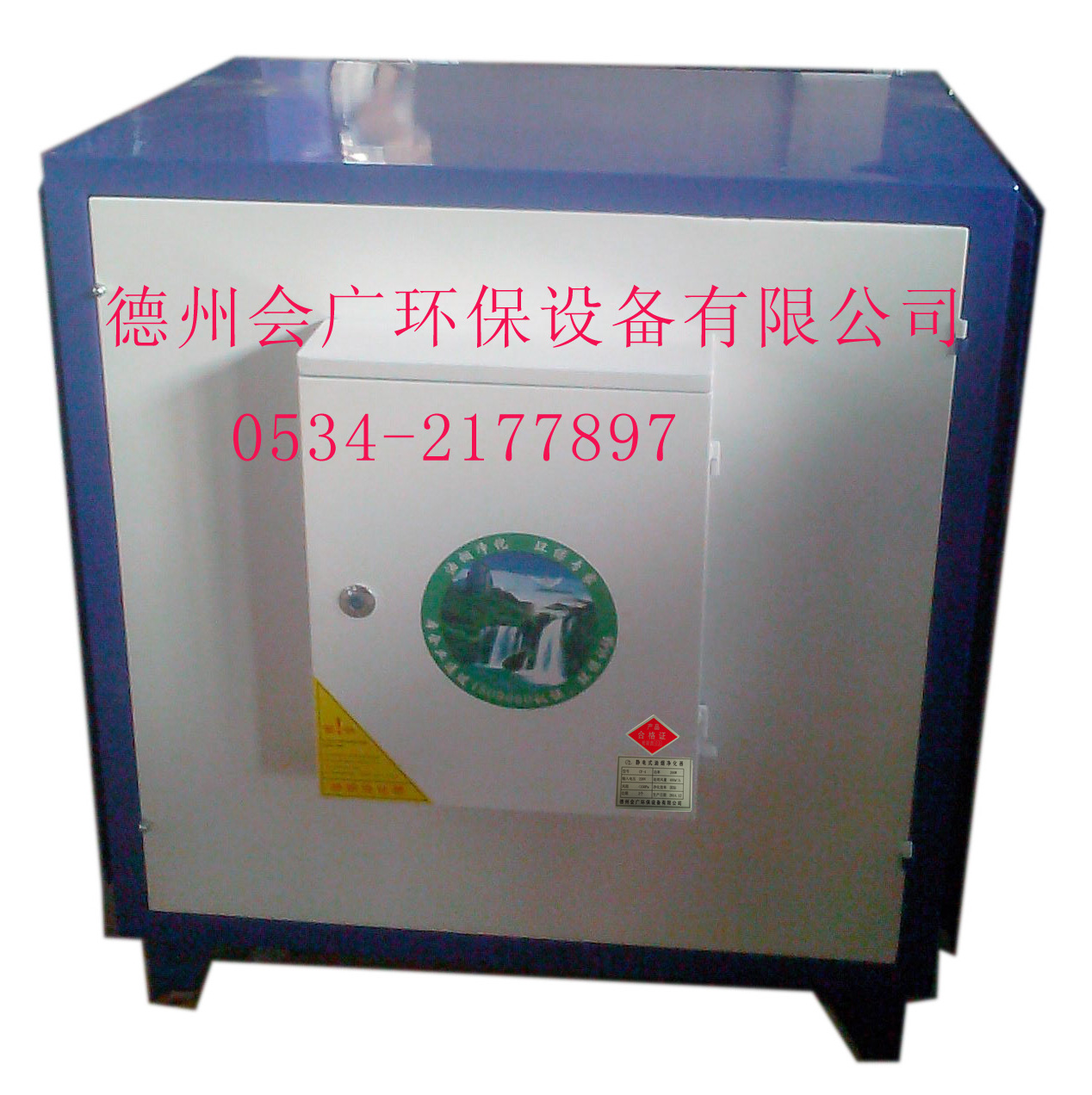

  3、 设备的样式见附图

风机的选型原则

      计算管网阻力，管网阻力包括局部阻力及沿程阻力。

 A、局部阻力包括：变径管、弯头、进风口、出风口等阻力

 B、沿程阻力：直管的阻力

      根据网管阻力，加上设备阻力，再加上15%的安全系数即为风机的全压。

      注：风机风量=设备处理风量

      根据风机的全压、风量，考虑风机的噪声级，在同参数的条件下，选择噪声低的风机，可以大大减少噪音。

       在选择风机时，以三相四线为**选择。如用户无三相四线制电源，则在风机和设备选型时说明。

       单台处理风量≥8000m3/h，必须选用三相四线制风机。

 风管的配置

 A、根据风机的进出口径定制同截面的风管，方可保证设备的处理效果及设备的经济运行。

 B、 厨房蒸汽散热管路与油烟机管路必须分别安装。

 风管弯头的曲率半径

    因弯头曲率半径小将增加风管阻力，故一般选择弯头曲率半径为1.5D较为合适，在设置巧头处应预先留下弯头的摆放空间及安装操作空间。

 安装预留空间

     油烟净化器的安装位置在电控箱一侧应留1.5米左右的空间作为油烟净化器维修、维护的空间。

     方法：风机**好安装在净化器出风端。

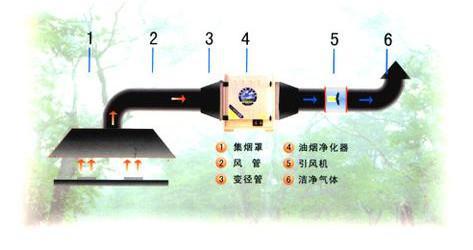

 C：    设备安装示意图：

风管设计注意事项

 A、净化器风口变径长度≥800mm

 B、集风罩离风口距离应≥4m

 C、 出风口风管长度应≥2m

  安装注意事项

   设备应可靠接地，电阻应小于2欧姆，接地线（黄色标记）与壳体良好接触。安装地点的温度≤30℃，只有合格的维护人员才可以安装或维护该产品，非专业人员的任何拆装将带来意想不到的后果，必须安装在四面通风的地方且行足够的空间用来维护维修，任何地方的漏水都将损坏净化器并带来危险，禁止大量水蒸气进入净化器，蒸汽要独立排放。安装过程中严禁异物落入设备内及异物磕碰和移动电场位置。

 设备通电前，打开维护门，认真检查电场内是否异物及接线是否牢固，检查完毕后，必须关紧维护门再通电，通电过程中是否听到电场“丝丝”的放电声，如有异常声音或无声，应立即查明故障原因并排除故障后再通电。

设备进线为交流单相二线制，工作电压为200V—240V，如电压不稳应加装稳压装置。不得与大功率电器共用一路进线，否则将降低该产品寿命。

 备电开关必须采用空气开关，若采用刀闸开关易造成缺相，损坏设备。

 本设备耗电量较低，一旦开启，应尽可能长时间使用，频繁启动将使设备寿命缩短。

 使用前的检查

在正常使用本产品前，须先将设备安装到位且牢固定位。打开设备维修门。将电场抽出，检查电场是否由于长途运输而损坏（电场内应无杂物，无断裂电极，无断线现象），进行仔细检查后，如无异常情况，关好维修门。

  将220V电源与设备电控箱电源接通，合上单相空气断路开关，在正常情况下绿色电源指示灯亮，听到设备内有“丝丝”的响声，且无其他异响，经1小时观察，无异常可交用户使用。

 指示灯

1、 电控箱空气开关合上后，控制箱上电源指示绿灯亮。表示设备已与外接电源连通，设备开始正常工作。

2、 如要停止设备工作，请切断外接电源。

 使用注意事项

 1、 在设备运行过程中**禁止打开维护门。重要提示：内有高压，非专业人员不得随意开启!排油孔应处于常开状态保证污油正常排出，不得存储在净化器内，以消除火灾隐患。

 2、 当设备出现故障时，请找代理商或本公司服务人员及时上门维修。

 3、 本设备保修期一年，实行终身维修。保修期内免费维修，保修期外收取材料工本费。（见产品质保书）

  设备日常保养维护

    油烟净化器使用一段时间后，由于内部积满了油污，净化处理效果明显下降。因此，在设备使用期间，应及时对油烟净化器进行维护清洗。

 一、 清洗的重要性

1、 延长净化器使用寿命。

2、 确保净化器的净化效率。

二、  清洗周期

 1、 净化器使用两至三个月后需要清洗，在厨房油烟较多的情况下应缩短清洗周期，以保证净化器的处理效果。

三、   自制清洗槽

 用不锈钢或塑料板自制一大于电场外形尺寸的长方形清洗槽。

 四、清洗剂的配置

 A、将洗洁精按3%的比例倒入盛有40至50摄氏度的热水清洗槽内搅拌，使之充分溶解。

 B、工业烧碱和水按1:15的比例配置所需要清洗剂

 C、 油烟净化器专用化学清洗剂

五、清洗方法

1、 预处理网清洗：

A:切断电源，打开检修门。

B:将预处理框拉出

C:放入清洗槽中浸泡十分钟，轻轻将网上油污清洗干净，并用清水彻底冲洗干净。

D:将清洗后的预备网自然风干

E：将干燥的预处理网按原位置放回净化器

2、 电场清理：

A:切断电源，打开检修门。取出电场

 B：用清洁片（塑料片）放在电极板中间，贴着电极板由上向下移动，只需将极板上大部分油污清理掉即可，一次清理不干净，可多清理几次。

C：清理干净刮下的油污，用清水冲洗干净

D：清洗过的电场自然风干（如仍有少量油污不会影响产品净化效果）。

E：将干燥的电场按原位置顺序放回净化器，关上检修门便可重新工作

六、 服务热线

   技术服务热线：0534-2177897
