气体浓度分析仪CO2 + CO + CH4 + H2O
•ppb级别的灵敏度、精度以及准确度
•可在野外或实验室部署
•长期漂移zui小的温室气体连续测量仪器
•结构坚固，且对环境温度的变化不敏感
•CO, CO₂ 和 CH4的测量符合世界气象组织(WMO)的数据质量目标以及欧洲综合碳观测系统(ICOS)标准
Picarro的G2401温室气体浓度分析仪使得以ppb的灵敏度同步测量CO2,CH4,CO三种气体成为可能,而且仪器在工作数月内的漂移可以忽略不计。G2401也拥有 Picarro校正水汽稀释效应的独特箅法,可以报告CO2,CH4,CO干燥气体的摩尔分数。
气体浓度分析仪CO2 + CO + CH4 + H2O遵从世界气象组织WMO及其他性网络(如欧洲综合碳观测系统,ICOS)设立的关于大气监测站的性能规格。
四组分连续测量、高精度、野外可部署性以及长期稳定性,让G2401成为温室气体测量仪器的明智之选。
Picarro的光腔衰荡光谱学(CRDS)技术可在紧凑的光腔内实现长达20千米的有效测量长度,所以分析仪虽然尺寸小却能达到精度与灵敏度。
精心设计的小光腔整合了精确的温度与压力控制,让分析仪集合了精度、准确度、低漂移和易用性。

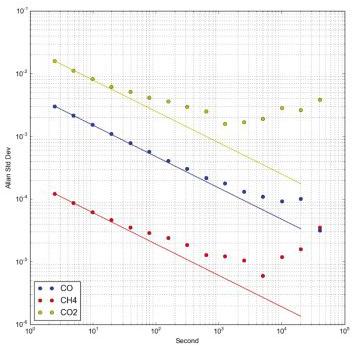

艾伦偏差图
技术参数
Picarro 环境，冲击和振动测试 | |
变温试验 (整台仪器) | 从5o到40oC进行超过12小时的变温测试，每增加5oC，在温箱内静置40分钟。在整个测试范围内验证了性能规格。 |
长时间高温试验 (整台仪器) | 一周的高环境温度测试，从30oC到40oC，每增加5oC，在温箱内静置40分钟。在整个测试范围内验证了性能规格。 |
存储试验 (整台仪器) | -10 oC & 50 oC 无操作静置 + 随后测试性能指标确认仪器运行正常 |
振动试验 | 2轴，25 Hz，1g 加速度，每个轴15分钟 |
冲击试验 （MIL-STD 810F） | 以倾斜的姿态跌落在坚硬的表面（实验室工作台）上，从4“高度，所有12个边缘（x，y，z轴），每个边缘2两次跌落测试 |
掉电试验 | 至少5次成功的交流循环启动 |
Picarro G2401确保性能指标（干空气） | CO2 | CO | CH4 | H2O |
精度 (1σ, 5秒/ 5分钟/ 60分钟) 无需参考气体 | <50 ppb/20 ppb/10 ppb | <15 ppb/1.5 ppb/1 ppb | <1 ppb/0.5 ppb/0.3 ppb | <30 ppm/5ppm/ 不适用 |
标准温压下zui大漂移 (24h/mon) (峰-峰值, 50分钟均值间隔) 无需参考气体 | 100 ppb/500 ppb | 10 ppb/50 ppb | 1 ppb/3 ppb | 100 ppm ±5% 的 读数 |
使用参考气体时的zui大不确定度 (2σ, 1小时平均) WMO对GAW站的数据质量目标 | < 50 ppb | < 2 ppb | < 1 ppb | 不适用 |
测量可重复性 (10分钟, 1σ) [1] ICOS 大气站指标 | < 50 ppb | < 1 ppb | < 0.5 ppb | 不适用 |
自主确定干气摩尔分数 | 包含 | 包含 | 包含 | 不适用 |
测量范围 | 0–1000 ppm | 0–5 ppm | 0–20 ppm | 0–7% 水汽 |
确保精度范围 | 300–500 ppm | 0–1 ppm | 1–3 ppm | 0–3% 水汽 |
测量间隔 | < 5 秒 | < 5 秒 | < 5 秒 | < 5 秒 |
上升/下降时间 (10–90% / 90–10%) | < 5 秒 | < 5 秒 | < 5 秒 | < 5 秒 |
[1] 交替测量30分钟的干燥天然空气气瓶与280分钟的周边空气，基于多次30分钟气瓶测量的后十分钟数据的均值统计而得。
Picarro G2401系统指标 | |
测量技术 | 光腔衰荡光谱学(CRDS) |
测量池温度控制 | ±0.005摄氏度 |
测量池压力控制 | ±0.0002大气压 |
环境温度 | +10 to +35 °C（工作时），-10 to +50 °C（储存条件） |
环境湿度 | <99% 相对湿度，非冷凝条件 |
样品压强 | 300 to 1000 Torr （40 to 133 kPa） |
样品湿度 | <99% 相对湿度，在40°C 非冷凝条件下，无须干燥 |
样品温度 | -10 to +45 °C |
样品流量 | < 0.4slm @ 760 Torr，无须过滤 |
尺寸 | 仪器主机: 43.2 x 17.9 x 44.5 cm 外置泵: 19 x 10.2 x 28 cm |
重量 | 27.4 千克，包括外置泵 |
功耗 | 100 - 240伏交流电，47 - 63 Hz（自动探测） 主机：<260W @ 开机 110W @ 稳定运行 外置泵：80W |
连接方式 | ¼英寸 Swagelok ® |
安装形式 | 工作台(标椎)或19英寸机架安装底盘(可选) |
电力需求 | 100-240V交流电,47-63HZ(自动探测),<260W开机总功率;~110W(分析仪)+80W(真空泵),在稳定运行时。 |
已含附件: 外置真空泵, 管路 & 接口, 键盘, 鼠标, LCD 显示器, 内置 160 GB 硬盘
安装: 标准桌面 或 19” 机架
数据输出: RS-232, Ethernet, USB, 0-10 V模拟信号 (可选)
可扩展附件: 与 Picarro’s 16-路端口复用器连接，简单实现多点测量要求
