| 安装尺寸 | 190mm×130mm×75mm |
|---|---|
| 测量对象 | 可燃气体 |
| 产品重量 | 5 |
| 电源 | 220V |
| 类型 | 固定式 |
| 分类 | 可燃性气体检 |
| 品牌 | 国产 |
| 型号 | RBT-6000-ZLG |
| 加工定制 | 否 |
产品概述

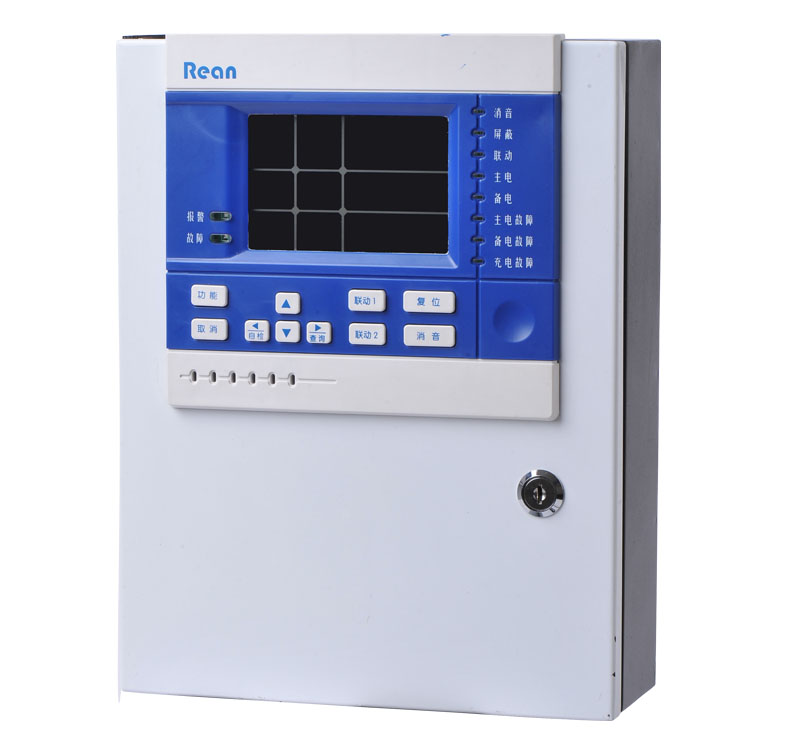

气体报警控制器通过查询方式获得探测器信息，经过高速CPU数据处理，通过LCD显示出探测器相应的浓度、状态并输出相应的控制信号。气体报警控制器设计遵循国标GB16808-2008。气体报警控制器外形美观、显示界面清晰、操作简单，产品整机采用模块化结构设计，便于维护。
产品特点
● 工作方式
M-BUS 两总线通讯，负载容量最大≤60路。
● 可靠性高
CPU采用16位单片机，运行速度快，可靠性高。
● 操作方便
可对在线探测器远程校零，标定。
● 安全性高
多重密码保护。操作级别不同，密码不同，安全性高。
● 显示直观、清晰
采用高亮度LCD显示，可实时显示主机工作时间，报警、故障记录。
● 大容量的存储功能
可分类存储报警信息，开、关机信息，历史记录掉电不丢失。
● 多种信号输出
2组开关量输出。通过配接模块可选择输出4-20mA，GPRS/GSM，UDP/TCP/HTTP信号。
● 安装方便
专用的安装支架，现场安装方便。
| ||||
供电电压 | AC220V±15% | 功耗 | ≤10W（不含配套设备） | |
输入信号 | 两线M-BUS | 继电器输出 | 2组，触点容量220V/5A | |
| ||||
报警方式 | 声、光报警，音量＞ | 显示方式 | LCD液晶显示 | |
通讯方式 | RS485（Modbus TRU协议） | 信号输出 | GPRS/RSM（选配） UDP/TCP/HTTP（选配） | |
容量 | ≤2路/≤6路/≤9路/≤30路/≤60路 | |||
| ||||
工作温度 | 0℃~40℃ | 防护等级 | IP30 | |
存储温度 | -10℃~50℃ | 消防认证 | CCCF | |
湿度范围 | 10%RH~95%RH（无凝霜） | 执行标准 | GB16808-2008 | |
压力范围 | 86kpa~106kpa | |||
| ||||
安装方式 | 壁挂式 | 材质 | Q235+ABS | |
尺寸 | 320mm×250mm×94mm | 重量 | 3.4kg | |
| ||||
安装线缆 | RVS 2×2.5mm2 | 传输距离 | ≤800m | |
| ||||
配套探测器 | RBT-6000-ZL系列、RBT-6000-ZLG系列、RBT-6000-ZLGX系列 | |||
| ||||
配套设备（选配） | RBK-6000型备用电源、信号中继器、模块、执行器、联动箱 | |||
产品概述

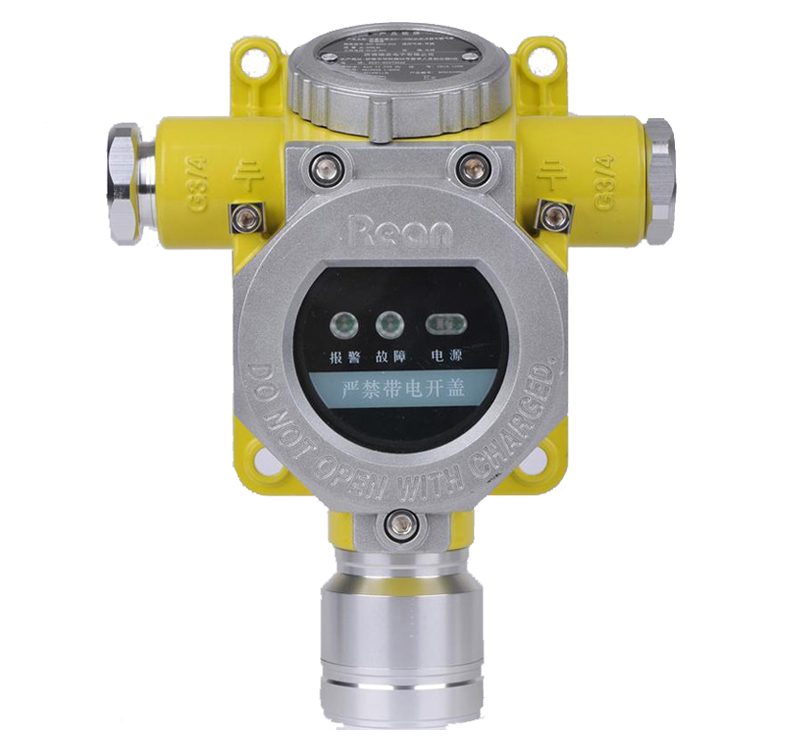

RBT-6000-ZLG气体探测器是按照国标GB15322.1-2003、GB12358-2006设计的工业用可燃气体、有毒有害气体安全检测仪器。RBT-6000-ZLG气体探测器采用双腔体结构设计，防爆等级为Exd IIC T6 Gb ，防护等级为IP65，适用于化工、户外灌区等环境下， LCD状态指示灯（电源、报警、故障）显示，可通过RBK-6000-ZL系列控制器在线校零、标定。两线制无极性供电和信号传输，安装简单，布线方便。产品特点
● 测量准确传感器
采用进口气体敏感元件，精度高，零点漂移小，抗中毒性能好。
● 防爆型设计
可用于工厂条件的1、2区危险场合。
● 维修方便传感器
采用数字化模组设计，现场更换时，无需校零、标定。
● 声光报警（选配）

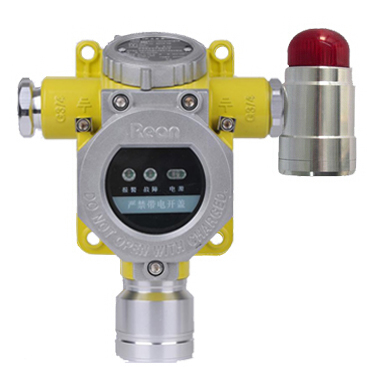

可选择配接RAS-6000型防爆声光报警灯，实现现场声光报警。
● 防水设计
专业的双腔体结构设计，适用于户外环境。
产品参数
| |||
供电电压 | DC36V±15% | 功耗 | ＜1W |
通讯方式 | 两线 M-BUS | 信号输出 | 一组无源开关量（选配,触点容量DC30V 3A） |
| |||
报警方式 | 声、光报警（选配，声音强度＞95dB1米处） | 显示方式 | LED状态指示（电源、报警、故障） |
测量范围 | （0-100）%LEL | ||
检测气体 | 见附表 | 分辨率 | -- |
检测原理 | 催化燃烧式、电化学式、红外式、半导体式 | 响应时间 | 催化燃烧式T90＜30s 电化学式、半导体式T90＜60s 红外式T90＜90s |
准确度 | ±5%FS | 重复性 | 2% |
| |||
工作温度 | -40℃~70℃ | 防护等级 | IP65 |
存储温度 | -25℃~55℃ | 防爆等级 | Exd IIC T6 Gb |
湿度范围 | 10%RH~95%RH（无凝霜） | 认证 | CCCF、CMC |
压力范围 | 86kpa~106kpa | 执行标准 | GB15322.1-2003 |
| |||
材质 | 铸铝 | 重量 | 1.3kg |
防爆连接螺纹 | G3/4″ | 尺寸 | 190mm×130mm×75mm |
安装方式 | 贴壁、抱管、支架、穿管 | ||
安装线缆 | RVS 2×2.5mm2 | ||
| |||
配套控制器 | RBK-6000-ZL9、RBK-6000-ZL30、RBK-6000-ZL60 | ||
序号 | 气体名称 | 分子式 | 量程范围 | RBT-6000-ZLG | RBT-6000-ZLG/A | RBT-6000-ZLG/B |
可燃气体 | ||||||
1 | 甲烷 | CH4 | （0-100）%LEL | ● |
|
|
2 | 甲苯 | C6H5CH3 | （0-100）%LEL |
| ● |
|
3 | 甲醇 | CH3OH | （0-100）%LEL |
| ● |
|
4 | 乙烷 | CH3CH3 | （0-100）%LEL |
| ● |
|
5 | 乙醇 | C2H5OH | （0-100）%LEL |
| ● |
|
6 | 乙炔 | C2H2 | （0-100）%LEL |
| ● |
|
7 | 乙烯 | C2H4 | （0-100）%LEL |
| ● |
|
8 | 乙醚 | C4H10O | （0-100）%LEL |
| ● |
|
9 | 乙苯 | C8H10 | （0-100）%LEL |
| ● |
|
10 | 乙酸甲酯 | C3H6O2 | （0-100）%LEL |
| ● |
|
11 | 乙酸乙酯 | C4H8O2 | （0-100）%LEL |
| ● |
|
12 | 丙烷 | C3H8 | （0-100）%LEL |
| ● |
|
13 | 丙醇 | C3H7OH | （0-100）%LEL |
| ● |
|
14 | 丙酮 | CH3COCH3 | （0-100）%LEL |
| ● |
|
15 | 丁烷 | C4H10 | （0-100）%LEL |
| ● |
|
16 | 丁酮 | CH3COCH2CH3 | （0-100）%LEL |
| ● |
|
17 | 丁醇 | C4H10O | （0-100）%LEL |
| ● |
|
18 | 丁二烯 | CH2=CHCH=CH2 | （0-100）%LEL |
| ● |
|
19 | 戊烷 | C5H12 | （0-100）%LEL |
| ● |
|
20 | 己烷 | C6H14 | （0-100）%LEL |
| ● |
|
21 | 庚烷 | C7H16 | （0-100）%LEL |
| ● |
|
22 | 辛烷 | CH3(CH2)6CH3 | （0-100）%LEL |
| ● |
|
23 | 异丁烷 | C4H10 | （0-100）%LEL |
| ● |
|
25 | 氨气 | NH3 | （0-100）%LEL |
| ● |
|
26 | 苯 | C6H6 | （0-100）%LEL |
| ● |
|
27 | 二甲苯 | C8H10 | （0-100）%LEL |
| ● |
|
28 | 二甲醚 | CH30CH3 | （0-100）%LEL |
| ● |
|
29 | 二乙醚 | C4H10O | （0-100）%LEL |
| ● |
|
30 | 汽油 | C4 ~ C12烃类混合物 | （0-100）%LEL |
| ● |
|
有毒有害气体 | ||||||
31 | 一氧化碳 | CO | 0-1000ppm/ 0-2000ppm |
|
| ● |
32 | 氢气 | H2 | 0-1000ppm |
|
| ● |
33 | 氧气 | O2 | 0-30%vol |
|
| ● |
34 | 氨气 | NH3 | 0-100ppm/ 0-1000ppm |
|
| ● |
35 | 氯气 | CL2 | 0-20ppm/ 0-50ppm |
|
| ● |
36 | 溴气 | Br2 | 0-50ppm |
|
| ● |
37 | 二氧化氯 | CLO2 | 0-50PPM |
|
| ● |
38 | 硫化氢 | H2S | 0-50PPM |
|
| ● |
39 | 氯化氢 | HCL | 0-20ppm/ 0-50ppm |
|
| ● |
40 | 磷化氢 | PH3 | 0-20ppm |
|
| ● |
41 | 二氧化硫 | SO2 | 0-20ppm/ 0-50ppm |
|
| ● |
42 | 臭氧 | O3 | 0-5ppm/ 0-100ppm |
|
| ● |
43 | 硅烷 | SiH4 | 0-50ppm |
|
| ● |
44 | 一氧化氮 | NO | 0-250ppm |
|
| ● |
45 | 二氧化氮 | NO2 | 0-20ppm |
|
| ● |
46 | 氟利昂 |
| 0-1000ppm |
|
| ● |
47 | 六氟化硫 | SF6 | 0-1000ppm |
|
| ● |
48 | 环氧乙烷 | C2H4O | 0-100ppm |
|
| ● |
49 | 甲醛 | HCH0 | 0-100ppm |
|
| ● |
50 | 甲醇 | CH3OH | 0-100ppm |
|
| ● |
51 | 乙醇 | C2H5OH | 0-100ppm |
|
| ● |
52 | 丙醇 | C3H7OH | 0-100ppm |
|
| ● |
53 | 甲酸 | HCOOH | 0-100ppm |
|
| ● |
54 | 乙醚 | C4H10O | 0-100ppm |
|
| ● |
55 | 乙烯 | C2H4 | 0-100ppm |
|
| ● |
56 | 丙烯 | C3H6 | 0-100ppm |
|
| ● |
57 | 异丁烯 | C4H8 | 0-100ppm |
|
| ● |
58 | 丁二烯 | C4H6 | 0-100ppm |
|
| ● |
59 | 氯乙烯 | C2H3CL | 0-100ppm |
|
| ● |
60 | 乙酸乙烯 | C4H6O2 | 0-100ppm |
|
| ● |
