广州粤佳环保科技有限公司

技术参数：

产品型号：TS-7GCX，
使用气源：氧气1~3L/min,或空气25L/min。
**高臭氧浓度：75mg/L（氧气0.5L/min时）
**大臭氧产量：8.8G/H（92%氧气流量3L/MIN时）
工作环境要求：环境湿度小于85%，环境温度小于40摄氏度，干燥干净通风良好的环境。

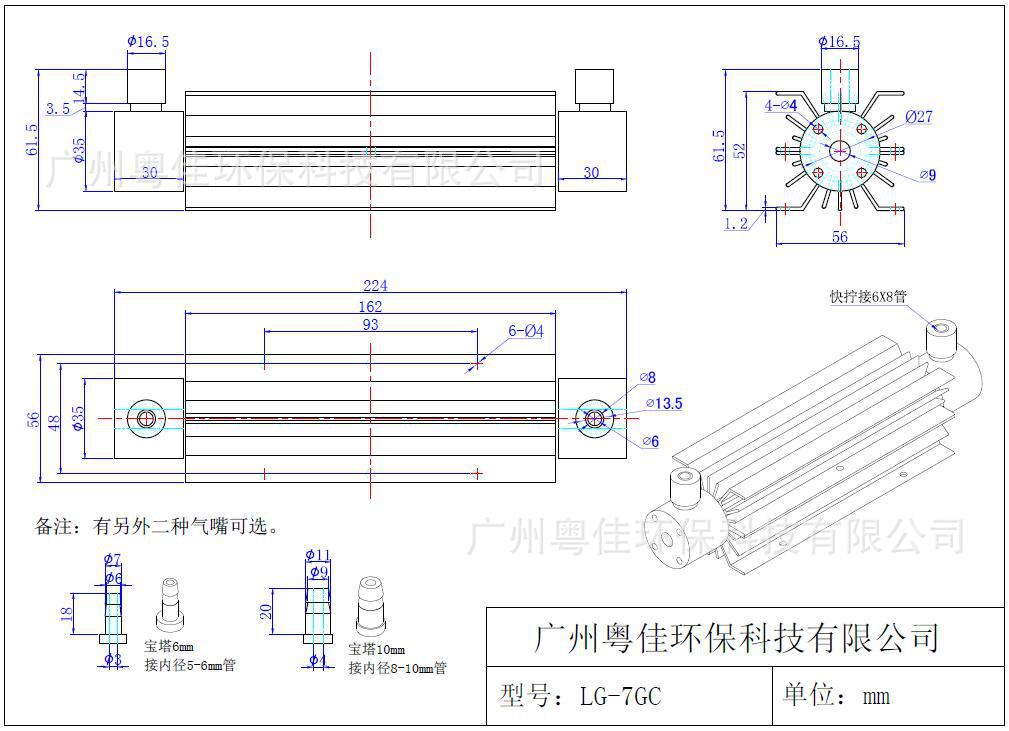

臭氧管尺寸：  220*56*53 MM
冷却方式：风冷
电源尺寸：158*66*52MM
输入电源:  AC220V/50HZ 。
输出功率：70W （有效值）
输出电压：AC:2.5KV（有效值）
工作频率：12KHZ

电源特点：
1,采用模块式灌封设计,防潮,防水。
2，欠压过电压保护。
3,功率变换器过热保护，高压开路保护，短路保护。

臭氧管特点：
1、经久耐用（不锈钢内电极、不锈钢臭氧气道接口，不锈钢水冷接口，聚四氟乙烯固件，氟胶密封原件）。
2、散热良好（一级铝合金加大尺寸散热片，太阳花散热片ｚｈｕｌｉ技术，内水冷+外风冷）。
3、臭氧浓度高（采用99.9级2.0MM脱羟基石英管，放电间隙0.5MM，八孔定位控制，精度极高）。
4、国际**工艺（材料、外观、精度、稳定性能国内**）


关于安装：

臭氧管及模块电源安装在绝缘板上，两者距离10MM以上，高压线不分正负极，一根接在散热片上的接线头上，另外一根接在臭氧管内电极中间部分，参考图片细节，两条高压线不要合并在一起，保持距离10MM以上。绝缘板固定在机箱里面，其他非高压的电线不能靠近有高压的地方，距离20MM以上，其他工作仪表（电流表，电压表，PLC数字控制端）不能靠近高压的地方，高压会干扰仪表的正常数值，距离大于100MM。机箱需留有两个通风口，其中一个装风扇，风扇吹进机箱的风要能吹到臭氧管的散热片，另一个通风口作用**是排风。

   臭氧管上的两个气嘴，不分进气或出气，可以用氧气作为气源，也可以用空气作为气源，如果用氧气的话，流量在1-3L/MIN**足够了，产量**高可达8G/H左右，浓度**高可以达到75MG/L，如果用空气的话，流量应在10-30L/MIN之间（选用空气压缩泵流量在15-30L/MIN的），使用空气源的，如果有条件的话，可以加一个干燥过滤设备，这样能保护臭氧管的使用寿命同时也能增加臭氧浓度。如有需要购买干燥过滤器的，我们配套供应的是450ML的，价格是48元一个。

空气干燥过滤器：使用活性炭/硅胶颗粒的吸附原理，将空气中的水分及尘埃过滤掉，得到更干燥更洁净的空气，从而获得更高的臭氧浓度及提高放电管的使用寿命，

保护：空气干燥过滤器使用一段时间以后，由于使用环境的湿度和洁净度不同，使用时间也不同，可以通过观察对比过滤器内部颜色变化或检测臭氧浓度变化来考虑是否需要维护。维护办法：将过滤器内部的颗粒倒出来烘干（可用太阳暴晒、用吹风筒高温风干、用其他烘干设备都可以），烘干后装回去**可以了，如果自己有活性炭颗粒的话，可以直接更换。
