原理：当流体介质流经阀体内件时，复杂的节流通道具有较大的阻尼系数，会逐级降低压力和速度，防止对内件的冲蚀。同时声波在节流通道中收缩、膨胀以及摩擦，不断消耗其能量，能很好吸收一定的频率，降低噪音，最大降噪可达30分贝左右。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构或气缸执行机构，其结构紧凑，输出力大。
|
形 式Type |
直通单座铸造球型阀 Straight-through, single seated, cast globe valve |
|
|
公称通径 Normal size |
DN25~350mm |
|
|
公称压力 Pressure rating |
ANSI Class 300~600; PN 4.0~6.4 MPa |
|
|
额定CV值 Rated CV value |
4~435 |
|
|
连接型式 End connections |
法兰型 Flanged：FF、RF、RJ、TG、MFM 焊接型 Welded end： SW（40～50mm）；BW（65～350mm） |
|
|
阀体及上阀盖材质 Body & Bonnet Material |
SCPH2/WCB,SCPH21/WC6,SCS13A/CF8,SCS14A/CF8M,SCS16A/CF3M,Ti and other alloy steels .etc. |
|
|
阀内件材质 Trim Material |
SUS304,SUS304+Stellite,SUS316,SUS316+Stellite,SUS304L,SUS316L, SUS410，SUS630，1Cr12WMoV，Inconel 750，Hastelloy C Monel .etc. |
|
|
流体温度 Fluid Temperature |
－196～＋566℃ |
|
|
可调范围 Rangeability |
25∶1 |
|
|
流量特性 Flow characteristics |
线性，等百分比 Linear,EQ% |
|
|
阀座泄漏量 Seat Leakage |
硬密封 metal seat |
Rated Cv0.01% ANSI Class IV |
|
软密封 Soft seat |
Bubble-tight ANSI Class VI |
|
|

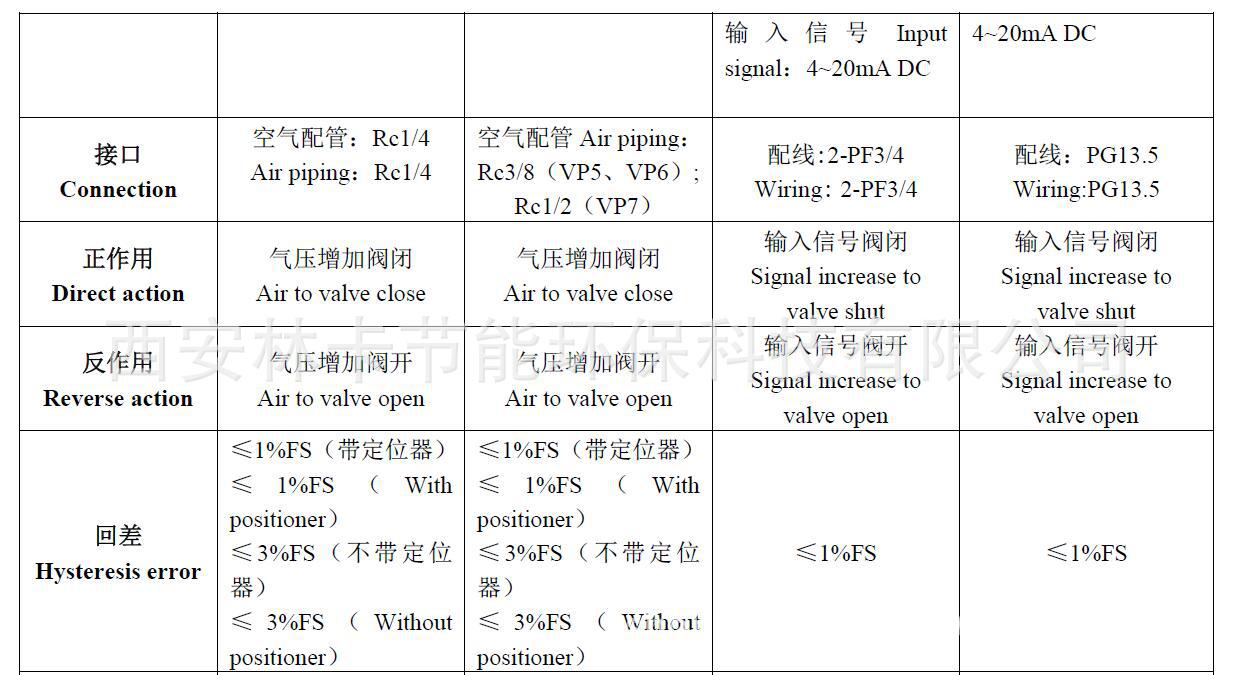

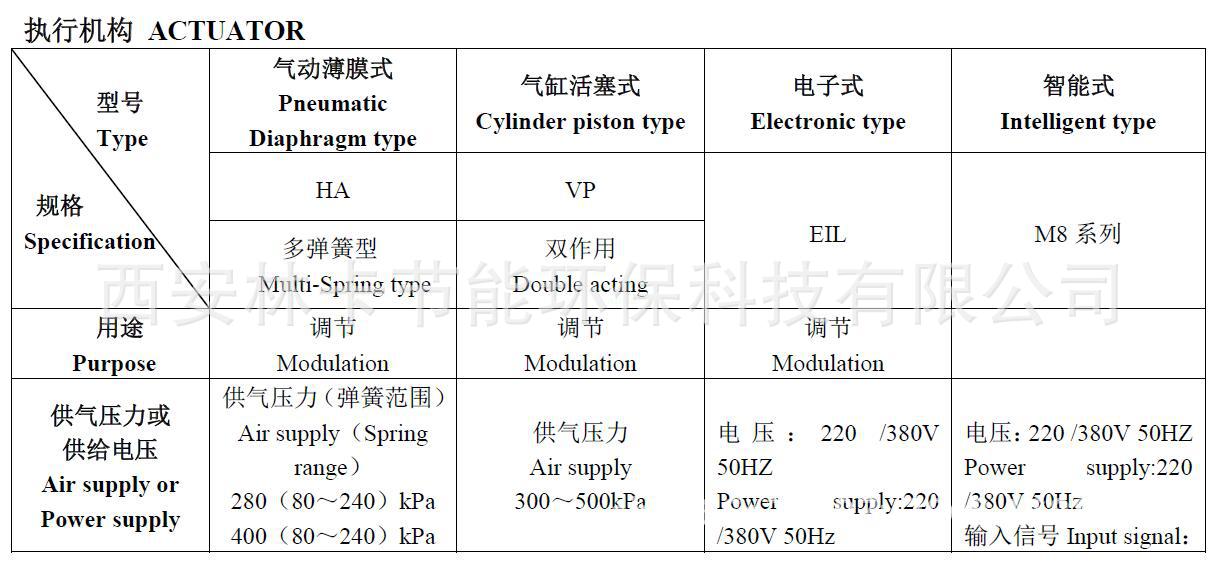

执行机构 Actuator |
HA气动薄膜式 Pneumatic Diaphragm type VA/VP气缸活塞式 Cylinder piston type EIL电子式 Electronic type M8系列智能式 Intelligent type |
|
主要适用于高温及高压差场合。
