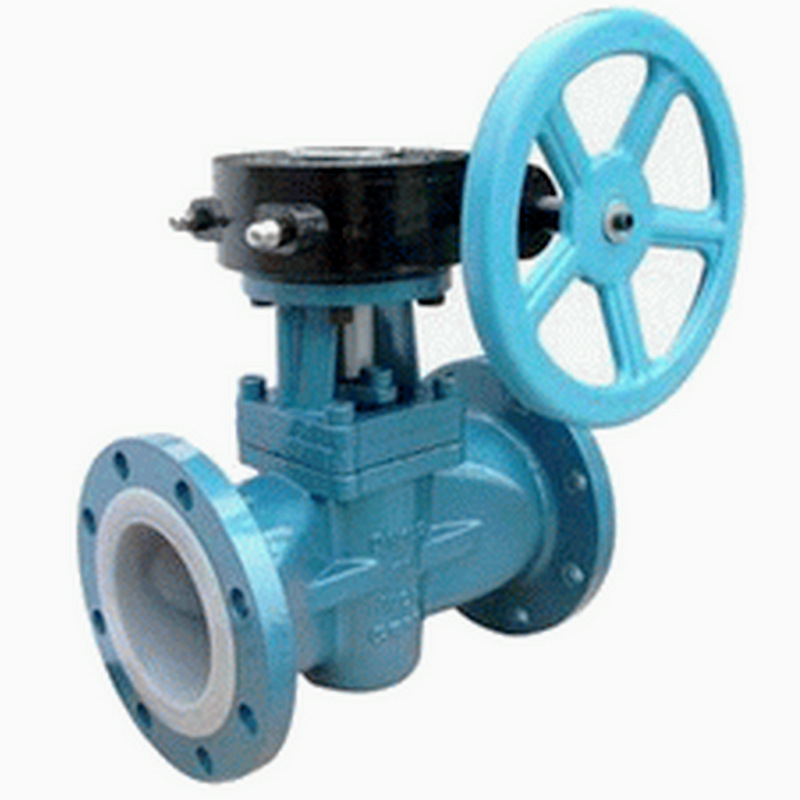

产品名称：衬氟法兰涡轮旋塞阀
型号：X343F46
口径：DN25-500
压力：0.6-4.0MPa
材质：铸钢、不锈钢等
产品概述：
蜗轮衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品结构特点：
1、X343F/P型、XD63F/R型、XC63F/R型属衬套型，特殊设计的阀座衬套（聚四氟乙烯或对位聚苯）与钢制塞体组成的密封副、塞子为不锈钢（不衬）。密封性能好、使用寿命长、自润滑、转动灵活。
2、X343S型、X344S型属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要。
产品零件材料：
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
|
塞子 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
|
阀盖 |
铸铁、铸钢、不锈钢 |
|
填料 |
F4 |
产品技术规范：
|
技术规范 |
|
|
设计标准 |
GB12240 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
驱动方式 |
GB9113.1-26 |
|
检验试验 |
BG/T13927 |
|
驱动方式 |
手动、蜗轮、电动、气动 |

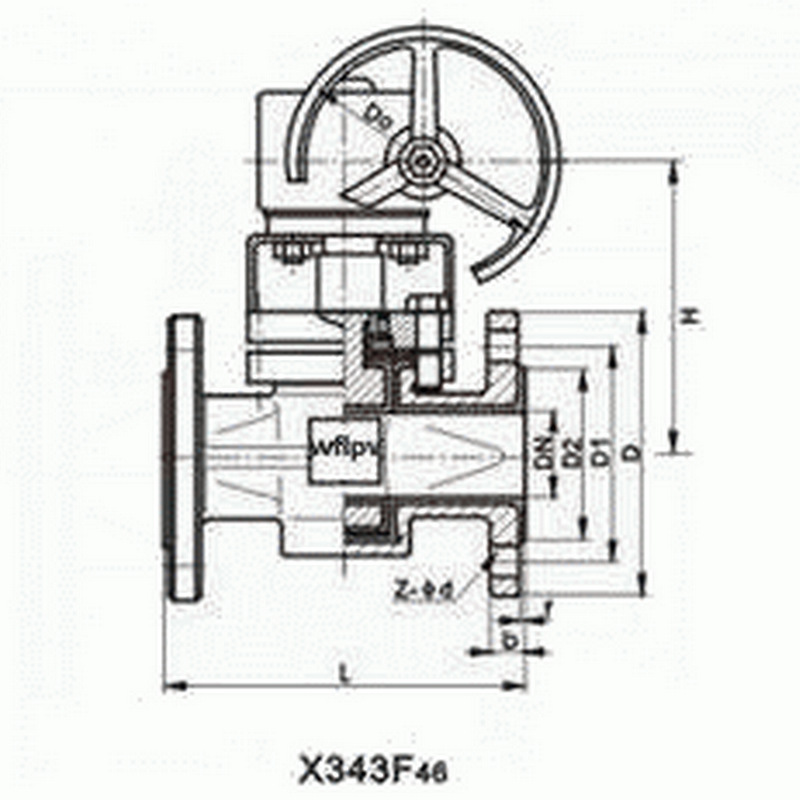

产品外形结构图：
产品连接尺寸：
|
公称通径 |
PN1.0(MPa)主要外形尺寸和连接尺寸（mm） |
重量 |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
Do |
H |
Kg |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-φ14 |
160 |
95 |
7 |
|
25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-φ14 |
160 |
98 |
8 |
|
32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-φ18 |
220 |
113 |
10 |
|
40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-φ18 |
250 |
135 |
15 |
|
50 |
210 |
160 |
125 |
100 |
3 |
20 |
8-φ18 |
250 |
140 |
18 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
8-φ18 |
300 |
145 |
25 |
|
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
8-φ18 |
330 |
205 |
35 |
|
100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-φ18 |
350 |
240 |
46 |
|
125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-φ18 |
400 |
260 |
65 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
600 |
290 |
90 |
|
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-φ23 |
800 |
330 |
160 |
|
250 |
4 |
390 |
350 |
320 |
4.5 |
36 |
12-φ23 |
900 |
380 |
230 |
