产品特点
1、防火、防静电设计
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔

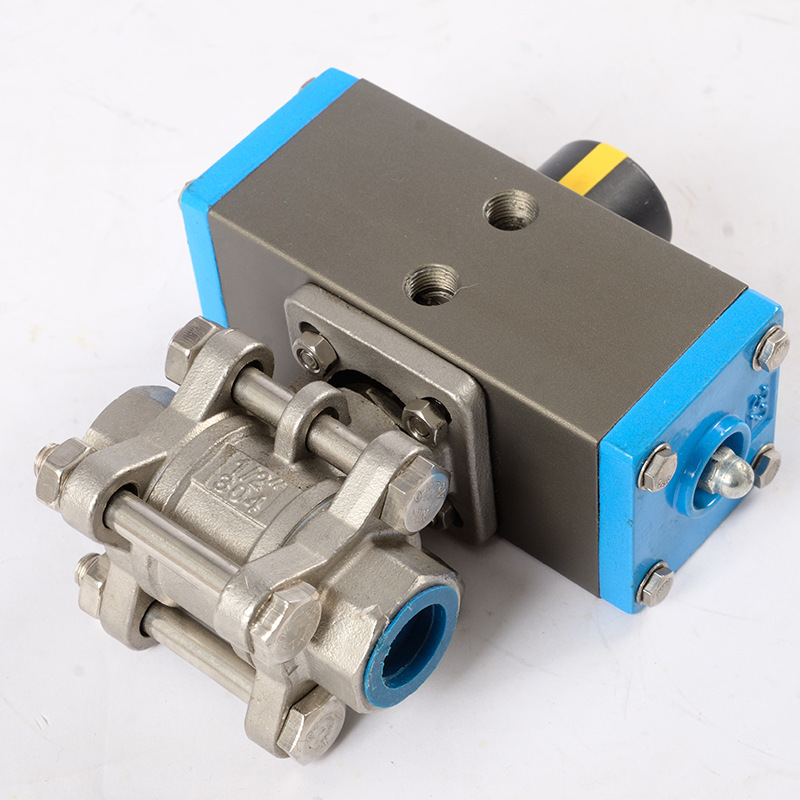

气动执行器
采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
|
ATD气动执行器技术参数 |
Q611F气动丝口球阀阀体参数 |
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN6～100mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
304/316/316L不锈钢 |
|
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 |
|
|
动作范围 |
0～90°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
结构型式 |
三片式、对焊式、承插焊式、二片式 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、石油、酸类、粘性流体、浆料介质等 |
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
结构紧凑、体积小、流通能力大 |
外形尺寸
|
尺 寸(mm) |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
三片式 |
G |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
对焊式 |
D |
18 |
18 |
24 |
28 |
34 |
41 |
49 |
62 |
78 |
94 |
124 |
|
d |
11.6 |
12.7 |
15.8 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
193 |
222 |
273 |
|
|
承插焊式 |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
D1 |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
A |
9.5 |
9.5 |
9.5 |
11.1 |
12.7 |
14.3 |
15.89 |
17.4 |
26.9 |
28.8 |
34.5 |
|
|
二片式 |
D |
10 |
12 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
L |
56 |
56 |
75 |
80 |
90 |
110 |
120 |
140 |
160 |
178 |
216 |
|
|
L1 |
104 |
104 |
130 |
130 |
140 |
186 |
186 |
186 |
254 |
254 |
296 |
|
|
H |
132 |
132 |
152 |
156 |
180 |
208 |
218 |
226 |
285 |
298 |
336 |
|
|
执行器型号 |
GTD-40 |
GTD-40 |
GTD-52 |
GTD-52 |
GTD-63 |
GTD-83 |
GTD-83 |
GTD-83 |
GTD-110 |
GTD-110 |
GTD-127 |
|
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
