一、概述
ZDLP、电动比例调节阀 单座调节阀阀体为低阻流直通单座上导向结构。由PSL和3810L系列电子式执行机构和调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、只需输入信号4-20mA或1-5VDC，控制调节阀介质压力、流量、温度、液位等精准控制。具有精度高、流量大、泄漏量小的特点，广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。

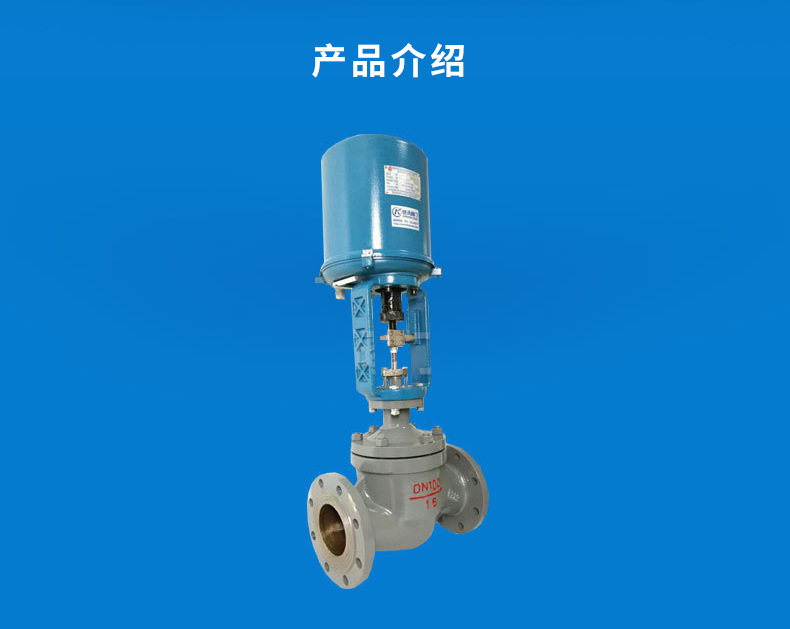

ZDLM电动套筒调节阀，是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
结构特点
1．电动套筒调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．电动套筒调节阀按作用模式可分；正作用：电闭式-常开型（当电信号增大时阀位向下位移），《B型》
反作用：电开式-常闭型（当电信号增大时阀位向上位移），《K型》
3．电动套筒调节阀为直通套筒铸造球形阀，采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。
4．直通低流阻套筒阀阀芯采用了压力平衡式阀芯，（双密封面或单密封面）结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小、操作稳定、性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比（对数）性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-100~+500℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
二、参数
公称通径：DN15-DN300
阀体材质：铸钢、304、316、316L
阀芯材质：304、316、316L
阀座材质：304、316、316L
连接方式：螺纹、焊接、法兰
压力等级：PN10/PN16/PN25/PN40/PN64/PN100
温度范围：-29~+420℃
控制方式：电动、气动等
气动执行器：正作用、反作用（常闭、常开）
气动附件 ：电气定位器、空气过滤减压阀
电动执行器：智能调节式输入输出4-20mA
可 选：可选防爆型电动执行器；防爆等级：EX dⅡBT4 EX dⅡCT6
电 压：AC220V AC110V AC380V DC24V
阀体材质：铸钢、304、316、316L
阀芯材质：304、316、316L
阀座材质：304、316、316L
连接方式：螺纹、焊接、法兰
压力等级：PN10/PN16/PN25/PN40/PN64/PN100
温度范围：-29~+420℃
控制方式：电动、气动等
气动执行器：正作用、反作用（常闭、常开）
气动附件 ：电气定位器、空气过滤减压阀
电动执行器：智能调节式输入输出4-20mA
可 选：可选防爆型电动执行器；防爆等级：EX dⅡBT4 EX dⅡCT6
电 压：AC220V AC110V AC380V DC24V
