设备概况

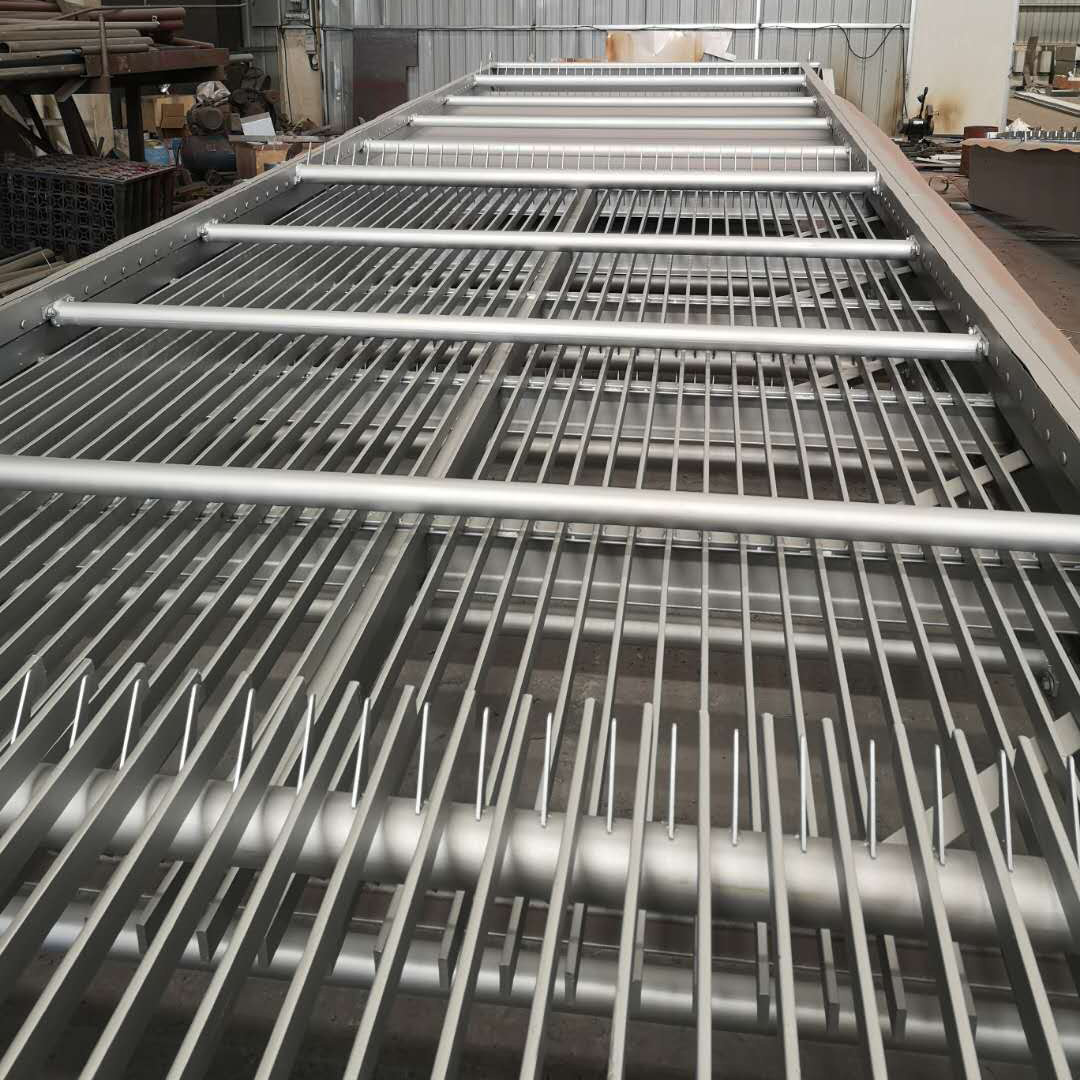

       反捞式格栅除污机为粗格栅，又称雨水格栅，或者回转耙式格栅，是一种用于清除水体重较大固体悬浮物的大型粗格栅设备，本装置可以连续清除液体中的固体悬浮物，设计合理，结构简单，运转安全可靠，自动化程度高，可广泛运用于城市污水处理，自来水厂取水口，雨水泵站，发电厂冷却水取水口等大流量的水处理场所。设备结构参照了回转式格栅除污机的优点，采用与众不同的工作原理，即耙齿链在栅前后作回转运动，当耙齿运转到栅条的迎水面时，即插入栅条缝隙中由下往上作清捞动作，耙齿链采用封闭式，不让杂物侵入，使设备运转平稳。在设备安装时采用整机吊装，只需在集水井两侧的地坪上预埋两块钢板，土建简单，安装维修方便。

工作原理

    反捞式格栅除污机由机架、驱动装置、传动导轮、耙链组合及耙齿、挡渣栅条。挡渣板等组成。在电机驱动下，牵引链条在迎水面由下往上作回转运动。当牵引链上的耙齿轴运转到栅条的迎水面时。耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中，清除效率高且彻底。当齿耙运转到机器上，杂物靠自重自行脱落至容器或输送机上，把杂物送走。

产品特点

1、反捞式格栅除污机是一种齿耙由后向前反向运行设备，作中、粗格栅用，应用于较宽的河道拦污、雨水泵站、河道取水口、污水厂粗格栅等大流量的水处理场所。

2、齿耙栅后下行，栅前上行捞渣，不会将栅渣带入水中，捞渣彻底。

2、格栅除污机当底部沉积物（泥砂、碎石）较多时，不会堵耙，避免造成事故。

3、动作程序可靠，故障率低。

4、整机调试后出厂，安装方便。

参数选型

外形示意图

（1）B=格栅机宽；H=渠深；H1=出渣高度；H2=H+H1+2000；α=安装角度。

（2）过水流量计算
 反捞式格栅每小时过水流量：Q=K*（B-160）*h*V*3600，其中：
 Q=过水流量（m³/h）；K=与格栅间隙有关的流量系数（见系数表）；

 B=格栅机宽（m）；h=栅前水深（m）,一般按1m或低于渠深0.3m以上；

 V=过流速度，一般取0.6~1m/s。

订货须知

1.应注明设备型号、渠宽B、渠深H、栅隙b、出渣口高度等参数，默认出渣口高度按750mm。
