一、产品用途

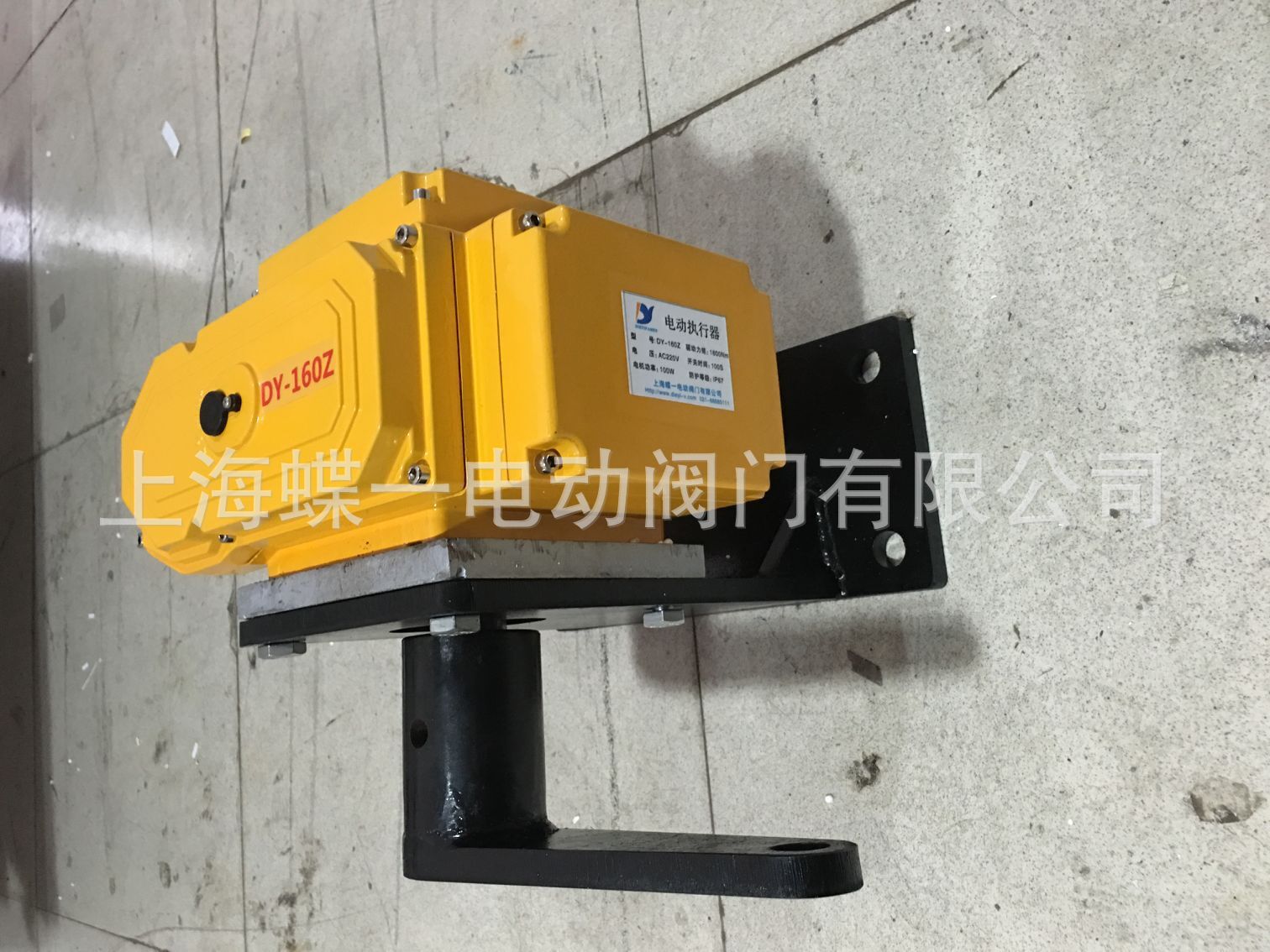

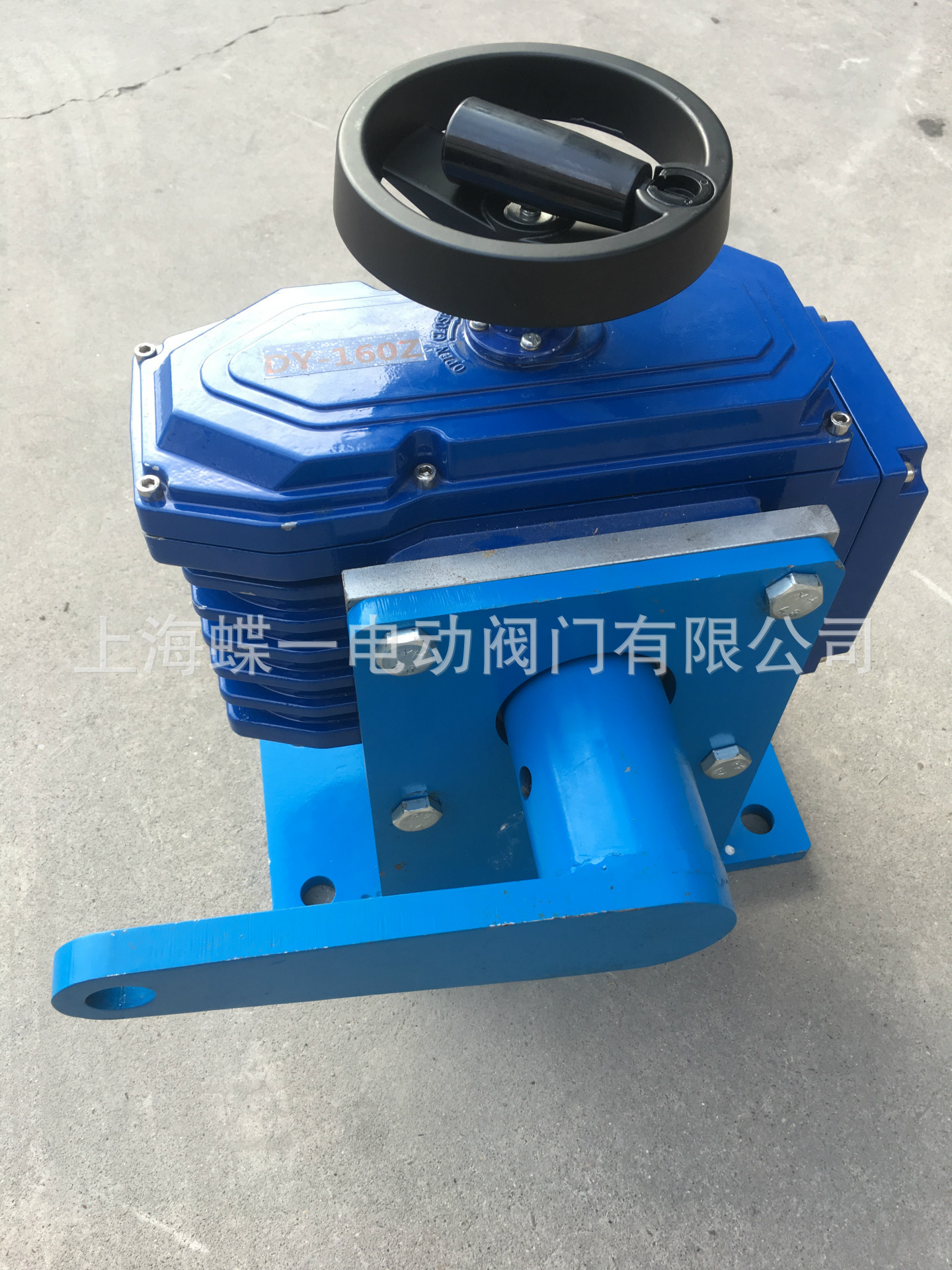

    一体化智能电动执行机构采用先进的智能数字控制技术，无需另外配置反馈单元和伺服放大器，可直接接收工业控制仪表或计算机输出的4~20mA  DC信号。可对各种工业球阀、蝶阀、风门、挡板、偶合器等实现准确位置控制。该产品不仅提高了电动执行机构位置控制的精度，而且实现了小型化、智能化、一体化（控制器与执行机构合为一体）。与传统的电动执行机构相比，具有体积小、重量轻、精度高、功能强、性能可靠、运转成本低、不需要维护保养等特点，可广泛应用于电站、石油、化工、冶金、医药、轻工等行业。



二、型号规格



DY-10Z	DY-25Z	DY-60Z	DY-160Z	DY-250Z	DY-400Z	DY-600Z
100 Nm	250 Nm	600 Nm	1600 Nm	2500 Nm	4000 Nm	6000 Nm



三、主要技术参数



电   源：交流220V±10%，交流380V±10%，50Hz/60Hz



控制精度：0.3%～3.0%可调



输入信号：4～20mA  DC或1～5V  DC



输入阻抗：200Ω



位置反馈信号：输出4～20mA  DC



位置反馈电阻：500Ω～1KΩ



定位方式选择：手动/自动



作用方式选择：正作用/反作用



自动定位标定：全开/全闭



开关输出容量：交流600V，10A



安全位置选择：输入信号故障时电动执行机构所处位置可选为全开/停止/全闭



保护功能：内置过热保护器，同时具有软件、电气和机械三重限位保护



防护性能：IP67



回    差：≤1%



使用环境温度：-10℃～+70℃



相对温度：≤85％



阻尼特性：≤半周期



安装方向：360°全方位



四、工作原理与结构



    将来自控制单元的输入信号（4~20mA  DC/1~5V  DC）和来自电位器的位置反馈信号进行比较，按消除偏差的方向驱动马达，在输入信号的设定位置停止。



    驱动电机的转动通过直齿柱齿轮传动到蜗杆和蜗轮。电机按正或反方向转动时，输出轴按顺时针或逆时针方向转动。输出轴的运动通过齿轮传到带有间隙补偿功能的电位器，开度位置得到检测并反馈到控制单元。



外型及安装尺寸



型号	A1	A2	B1	B2	L	H	G	1Φ	2Φ	M	N	扭矩
DY-10Z	210	120	136	62	60	156	100	12	14	12	10	100Nm
DY-25Z	210	120	170	80	50	156	150	14	18	12	10	250Nm
DY-60Z	210	120	170	80	50	156	150	14	18	12	10	600Nm
DY-160Z	285	140	238	96	60	196	170	18	20	14	12	1600Nm
DY-250Z	285	140	238	96	60	196	170	18	20	14	12	2500Nm
DY-400Z	410	200	308	114	95	280	230	22	25	20	16	4000Nm
DY-600Z	410	200	308	114	95	280	230	22	25	20	16	6000Nm
